          電路原理圖設計流程

          2022-05-22
          摘要:原理圖設計是電路設計的基礎,只有在設計好原理圖的基礎上才可以進行印刷電路板的設計和電路仿真等。電路原理圖設計的好壞將直接影響到后續的工作??偟膩?lái)說,設計一副電路原理圖,首先要在原理圖編輯器中設置圖紙的參…

            原理圖設計是電路設計的基礎,只有在設計好原理圖的基礎上才可以進行印刷電路板的設計和電路仿真等。

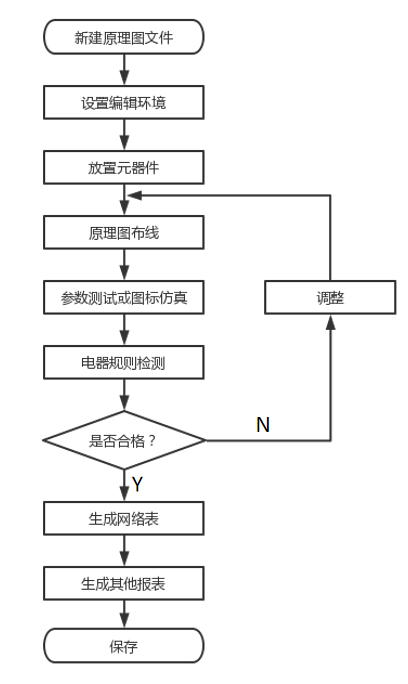

            電路原理圖設計的好壞將直接影響到后續的工作??偟膩?lái)說,設計一副電路原理圖,首先要在原理圖編輯器中設置圖紙的參數,接著要對電路圖進行總體規劃,然后在圖紙上放置元器件并進行布局、布線,電路原理圖初步繪制完成后,要根據需要添加注釋并進行檢查與修改,Z后將設計完成的圖紙打印輸出。



            (1)新建原理圖文件。根據構思好的原理圖選擇圖紙模板。


            (2)設置編輯環境。根據電路設計仿真參數設置、圖表顏色屬性和宇體等,在設計中隨時調節圖紙的大小。在沒有特殊要求的情況下,一般采用默認模板。


            (3)放置元器件。從元器件庫中添所需要的元器件,放置在原理圖編輯窗口合適的位置處,并對元器件相關參數進行設置。


            (4)原理圖布線。利用導線、總線和標號等形式連接元器件,Z終使原理圖繪制正確、美觀。


            (5)參數測試或圖表仿真。電路圖布線完成以后,根據電路功能進行相關的參數測試或者進行圖表仿真。例如設計放大電路,可以在輸入端添加虛擬信號源,在輸出端添加虛擬示波器,觀察信號是否被放大;也可以進行混合圖表仿真,將輸入、輸出信號行對比,觀察信號是否被放大。


            (6)電氣規則檢測。


            (7)調整。


            (8)生成報表。


            (9)生成網絡(luò )表。


            (10)生成其他報表。如果電路設計沒有問題,則輸出相關的報表,例如BOM(元器件清單)報表。


            (11)保存。保存系統原理圖及相關文件,完成原理圖設計。
